称量室控制系统
业务电话：0512-82863518
称量室控制系统介绍：
SWK-DB负压称量室又名：称量室、称量罩、负压称量罩、负压称量间、称量柜、负压称量台。DB系列称量间是一种用于制药、微生物研究和科学实验等场所专用的局部净化设备, 广泛应用于原料的称重和计量，抗生素取样，激素类药品的处理，不论药品是粉末还是液体。
本设备采用垂直单向流的气流形式,回风先要通过初效过滤器进行预过滤,将气流中的大颗粒粉尘粒子处理掉,。经过预处理后的空气，再经过中效过滤器进行二次过滤，以起到充分保护高效过滤器的作用。在离心风机提供的压力下，通过高效过滤器，使之达到洁净要求。洁净气流被送至送风箱体内,90%通过均流送风网板，形成均匀的垂直送风气流，10%则通过风量调节板,排出设备。所有气流均经过高效过滤器处理，所以送风，排风均不带残余粉尘，避免了二次污染。由于在工作区域形成稳定的单向流，在此区域中散发的粉尘，会在单向气流的影响下，随着气流而被初、中效过滤器所捕集。设备带有10%的排风，从而形成相对与外部环境的负压,从一定程度上保证了此区域内的粉尘不会扩散至室外，起到保护外部环境的作用
一 、 设计参考依据：
1、制药工业标准
2、中国GMP（2010版）标准
3、欧盟GMP标准
4、FDA法规及最新CGMP指导方针
二、性能特征
1、 箱体选用优质SUS304不锈钢，易清洁；
2、 顶部送风，高效过滤器效率≥99.99%@0.3um，操作区净化级别高于房间洁净度；
3、 变频器调节风机风速；
4、 按钮控制照明、电源；
5、 安装有压差表，监控过滤器的使用状况；
6、 加装DOP测试口，可有效对高效过滤器的完整性进行检测；
7、 箱体采样模块化设计可拆卸现场拼装。
三、配置描述
1、高端型配置
1） 过滤器： 初、中、高效过滤器三级过滤，液槽高效过滤器（效率99.995%-99.999%
@0.3um），可满足DOP或者PAO的测试要求；
2） 压差表传感器： DWYER（3只，0~500pa 1 只；0~250pa 1 只；0~60pa 1 只）
3） 风速传感器：E+E或 凯茂；
4） 高分子均流膜：显著改善出风面风速的均匀程度；

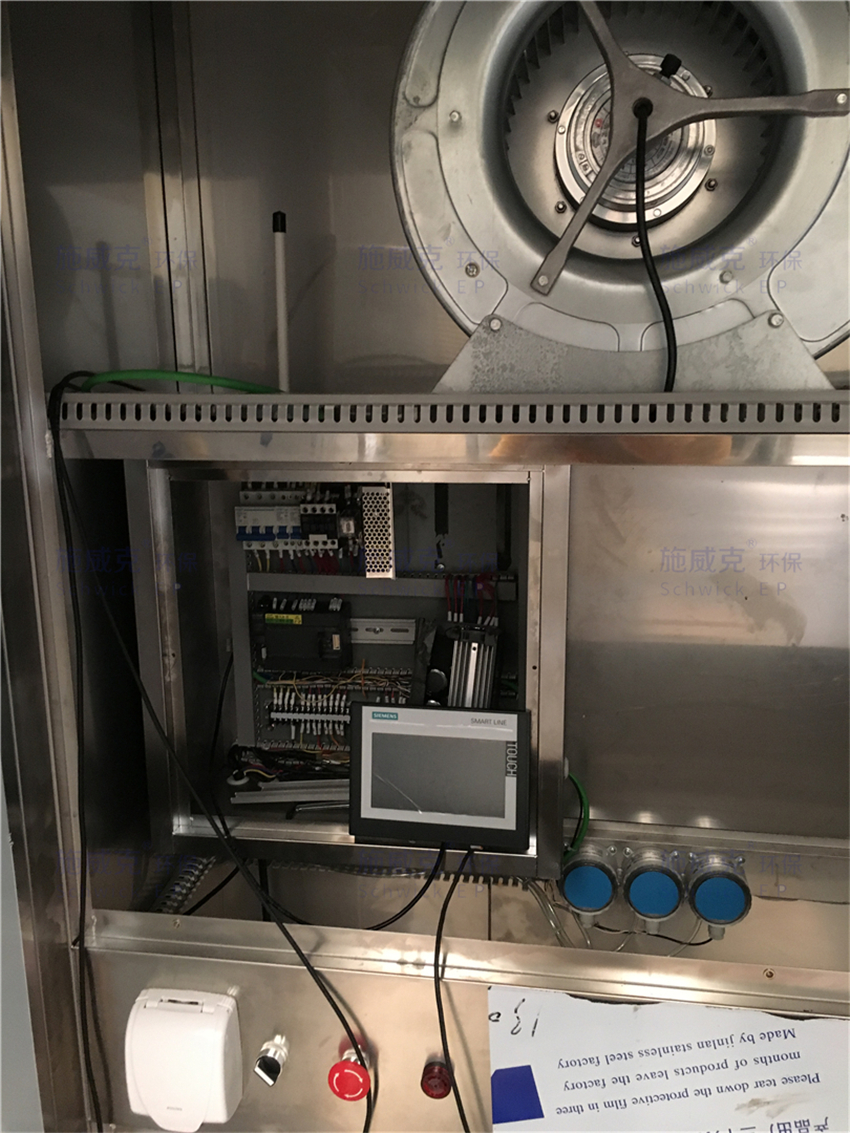

5） PLC控制：液晶屏（西门子）控制风速、照明，屏幕可显示出风面实时风速、各级过滤器前后实时压差，当风速、压差数值超出设定范围时蜂鸣器可发出报警声；
6） 照度：称量罩内距离地面一米平面上平均照度大于300Lux；
7） 称量台：放置电子天平和填写记录用（选配）
8） 插座：配置防水防尘插座，等级：IP66。数量根据客户需求配置。
2、基本型配置
1） 过滤器： 初、中、高效过滤器三级过滤，液槽高效过滤器（效率99.995%-99.999%
@0.3um），可满足DOP或者PAO的测试要求；
2） 压差表： DWYER（1只，0~500pa）；
3） 高分子均流膜：显著改善出风面风速的均匀程度；
4） 控制部分：变频器调节风机转速，按钮控制照明、电源、急停；
5） 照明：:称量罩内距离地面一米平面上平均照度大于300Lux；
6） 称量台：放置电子天平和填写记录用（选配）
7） 插座：配置防水防尘插座，等级：IP66。数量根据客户需求配置。
四、SWK-DB系列称量间规格
型号、参数 | SWK-DB-1300 | SWK-DB-2000 | SWK-DB-3000 | SWK-DB-4000 | |
外形尺寸（W*D*H） | 1300*1300*2500 | 2000*1500*2500 | 3000*1500*2500 | 4000*1500*2500 | |
工作区尺寸（W*D*H） | 1200*1000*2000 | 1900*1000*2000 | 2900*1000*2000 | 3900*1000*2000 | |
送风风机 | 优质国产 | 优质国产 | 优质国产 | 优质国产 | |
德国EBM | 德国EBM | 德国EBM | 德国EBM | ||
德国诺森 | 德国诺森 | 德国诺森 | 德国诺森 | ||
送风高效过滤器 | 99.995%液槽密封 | ||||
排风高效过滤器 | 99.995%液槽密封 | ||||
送风量 | 3000 m³/h | 5000 m³/h | 7000 m³/h | 9000 m³/h | |
处理风速 | 0.36—0.54 m/s | ||||
洁净等级 | ISO5（100 级Class100）/ISO6（1000 级Class1000） | ||||
菌落数 | ≤0.5个/皿.时（Ø90mm培养平皿） | ||||
噪音 | ≤65dB | ||||
调速控制（可选） | 无极变频调速（优质国产） | ||||
PLC液晶智能控制（德国西门子） | |||||
材质（可选） | S201不锈钢 | ||||
SUS304不锈钢 | |||||
SUS316不锈钢 | |||||
操作台尺寸 | 500*600*800 | ||||
其他 | 电子元件知名品牌 接收其他尺寸和要求非标定制 | ||||
